我司产品标准机器不带制动单元，15KW及以下是标配内置制动单元的；只需要外加制动电阻；如果是18.5KW及以上需要用于类似于离心机等有大惯量的需要制动的场合，需要外加制动单元与制动电阻；有关制动电阻的选型：总功率6000W 总阻值 20欧姆 ，可以选3000W 40欧姆陶瓷波纹电阻 2个并联。 （具体请参考制动单元说明书）；对于频繁制动，制动时间长的设备要加大制动电阻的功率。
LED键盘是不能通过参数来设置亮度的，LCD键盘可以设定液晶的背光亮度参数F13的值相应的增大，调节到显示的最佳值。
请立即断电检查，是不是刹车电阻接错位置了？千万不要接到+,-之间了，正确的应该接在P+,PB上，这个是第一要检查的，因为制动功能的开通是在变频器运行中，且母线电压达到690VDC时才会产生制动的；如果制动电阻没有接错位置，则先将电源断开，无显示后再将制动电阻卸下来，再上电检查P+和PB之间的电压是不是有540VDC及以上，如果有，则可以确认是变频器内部的制动管或电路有异常，需要对机器进行维护；当然，也要检查所接的制动电阻的功率是不是偏小，阻值是不是合适太小了。
像这种情况，是使用了一段时间，最好检查一下电机线是否有断线或电机是否坏了；在检查电机线和电机本身无问题后，在断电的情况下，将电机线断开，上电启动到25HZ左右再用数字万用表的ACV750V挡（交流挡）测量输出U,V,W之间电压达200VAC左右，且平衡，如果不是，则证明是变频器的问题，请与易控电子服务联系。

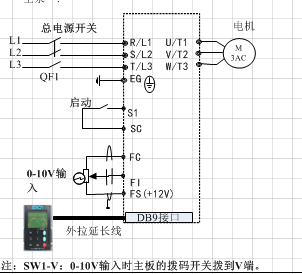

1.参数设置
|
参数代码 |
设置值 |
参数名称 |
|
A03 |
3 |
控制方式。出厂设置 |
|
B03 |
8 |
主速频率输入（电流/电压） |
1.参数设置：
|
参数代码 |
设置值 |
参数名称 |
|
A02 |
0 |
V/F控制方式 |
|
A03 |
1 |
控制方式。（启动为IO端子，目标值设定用面板控制器） |
|
A27 |
20HZ |
目标值 |
|
B15 |
0 |
FI是0-10V电压反馈信号（主板上的拨码开关SW1拨到V端） |
|
B24 |
1 |
风机水泵型 |
|
C18 |
电机额定电流 |
电子热保护器作为电机保护的基准电流，一般设定为电机额定值的1~1.15倍 |
|
D01 |
1 |
PID开启 |
|
D02 |
1.00 |
反馈增益 |
|
D03 |
3 |
比例增益，此参数调节PID速度的快慢。 |
注：目标值计算根据公式：（设定频率/最高频率）=目标压力/表的量程
2.接线：
按键盘的【ENTER】键，切换到PID界面，如果PID反馈值为0%，那参数设置错误、漏设或是接线接错端子；如果反馈值在109%，那么反馈信号线位置接错，核实信号线后重新接线
一般接线后的反馈值在5%以下。超过10%的压力表误差偏大。
3.运行
当压力表到达0.4MPA，而水泵没有停下来，看反馈压力值到20%，如果反馈压力值没到，调整D02反馈增益，一般调整到1.15-1.2之间。相应的调整D18停机准位，一般调整到5。
您好，请你检查电机是不是坏了，这个故障代码是：电机对地输出短路故障，如果将电机线在没电的情况下拆下来，重新上电就没有这个故障，可以确认跟电机有关的；如果拆掉电机后，上电还是报SC,则跟变频器有关系的，请联系厂家。但是电机短路会引起我变频器跳SC，因此请您检查一下电机有没有短路短路，确定电机无问题后再重新更换变频器。
您好，请优先检查是否是输入端缺了一相，或者进线的空开或断路器触点坏了或不良；如果还是没有解决，请检查输入电压是否低于200VAC了，三相电压是否平衡；还是不能解决，只能寻求厂家支持，将软件欠压点降低。
这用户现场自已恢复过参数，只需要把A01设置成10后油泵的专用参数就有了，转速与现场匹配了。
您好，易控变频器EC5000系列变频器15KW以内（包含15kw）是标配内置制动单元，如果18.5KW以上（18.5KW~37KW）需要内置制动单元的，则需要向公司特殊下单。
我司变频器出厂设置是外部启动，外部调速。只需要将【操作方式】A03改为0（即操作面板启动，操作面板调速）。具体操作可以参照我们的操作视频设置。
需要显示电机转速只要将功能参数【A04 显示模式】设置成电动机级数就可以了，如使用的是4级电机，只要A04设置为4。面板就会显示转速/分钟。
